تیرآهن

برگ آنالیز تیرآهن های مطرح بازار

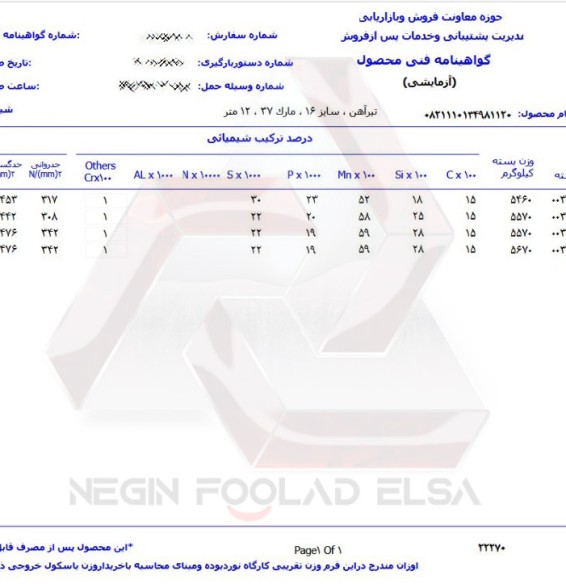

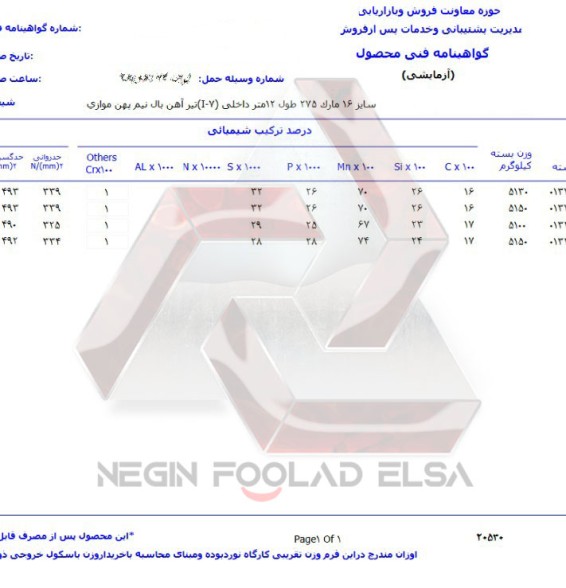

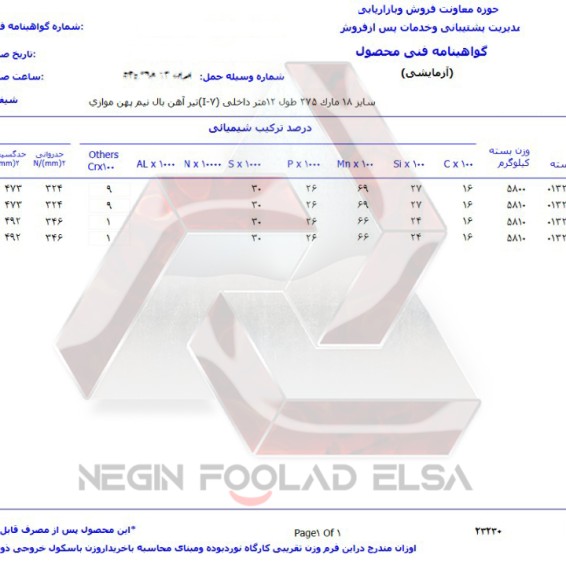

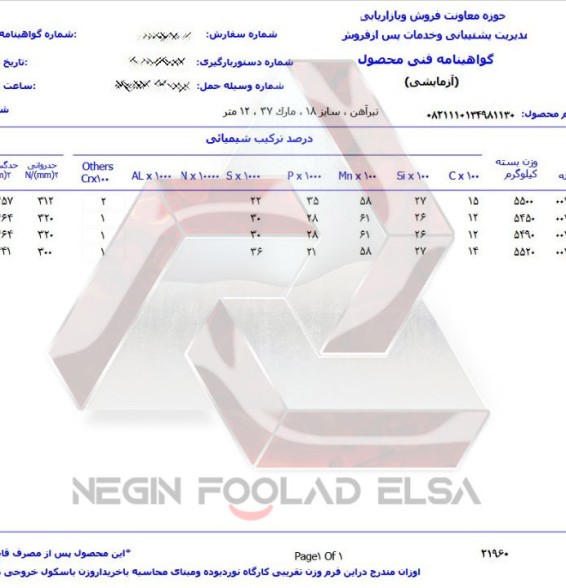

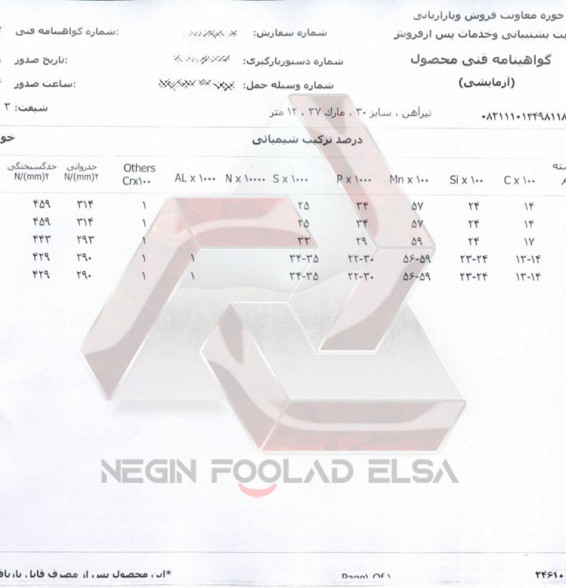

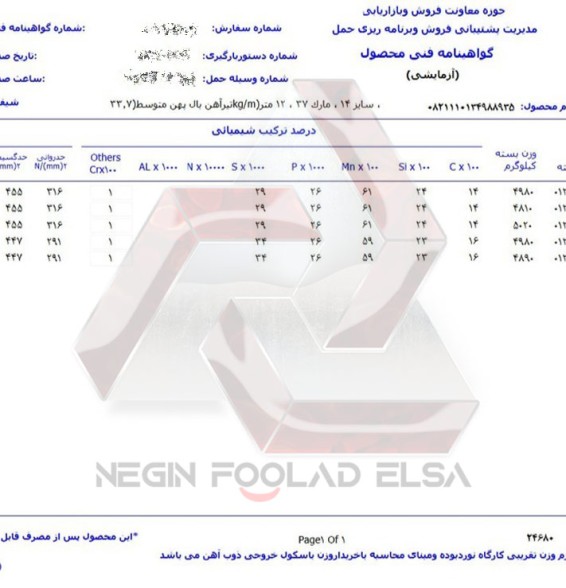

برگ آنالیز تیرآهن ذوب آهن اصفهان

قبلی

1از6

بعدی

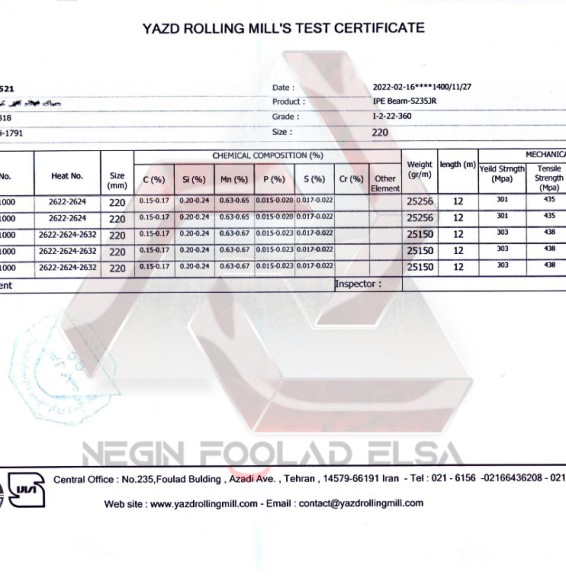

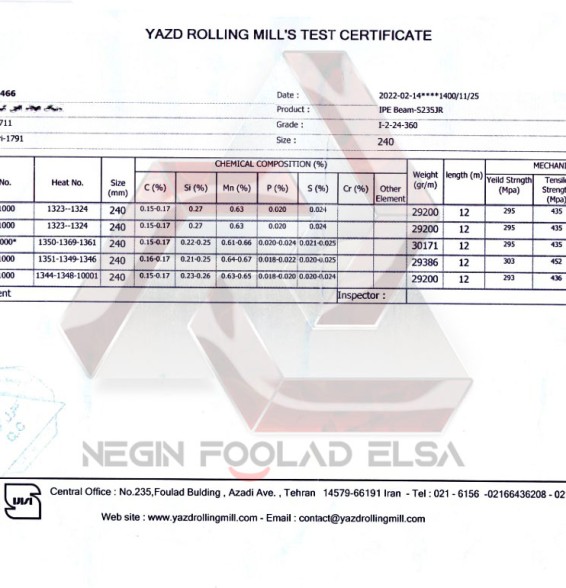

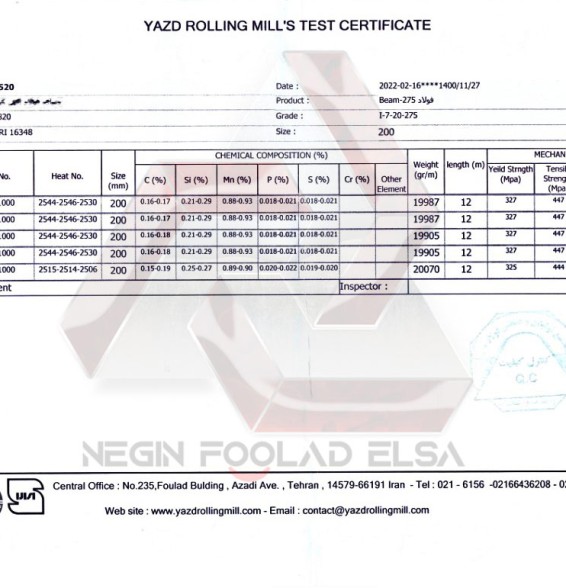

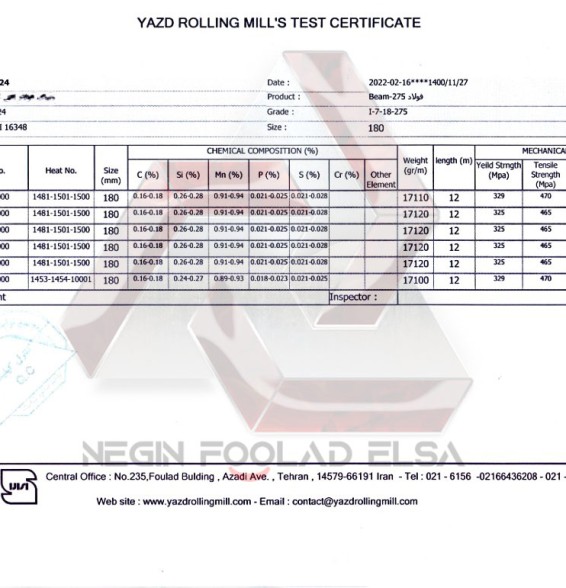

برگ آنالیز تیرآهن یزد احرامیان

قبلی

1از10

بعدی

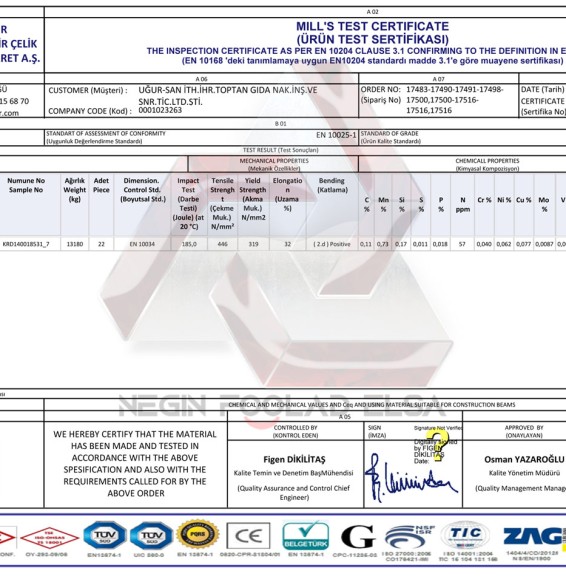

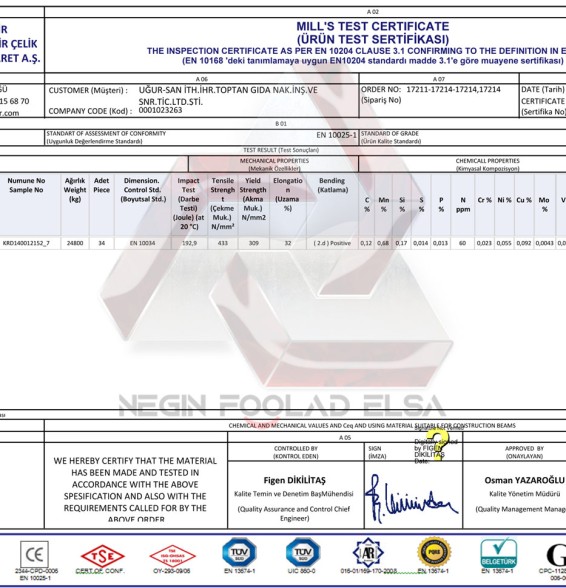

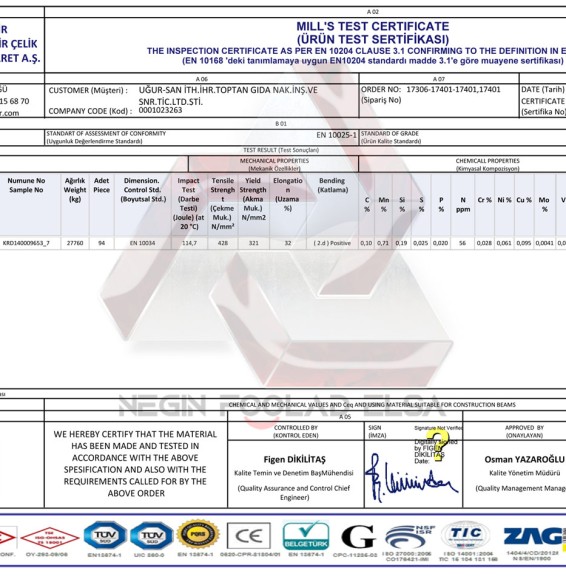

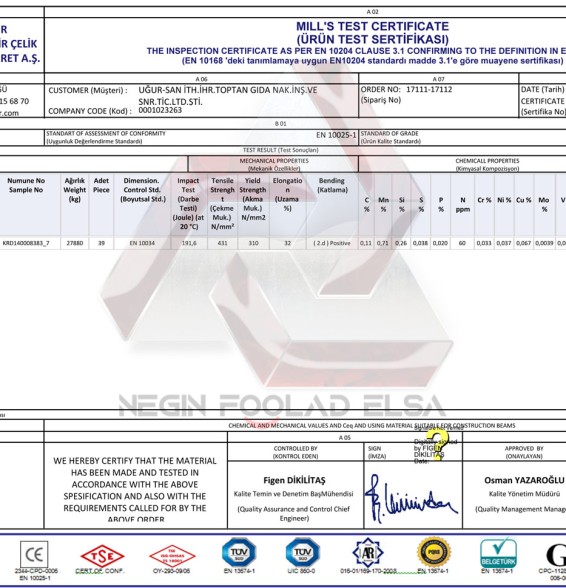

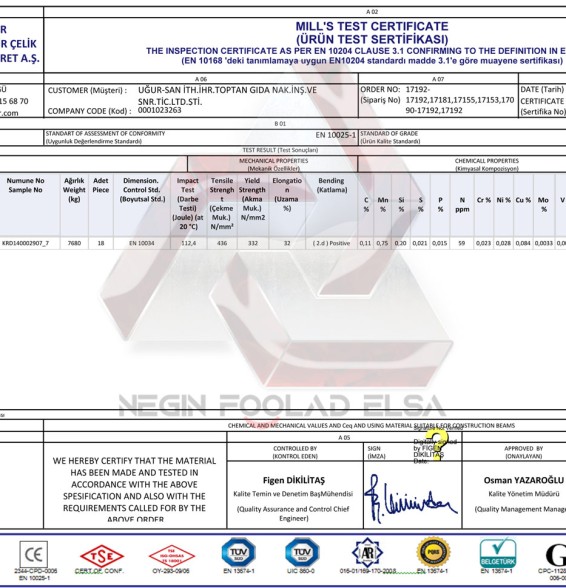

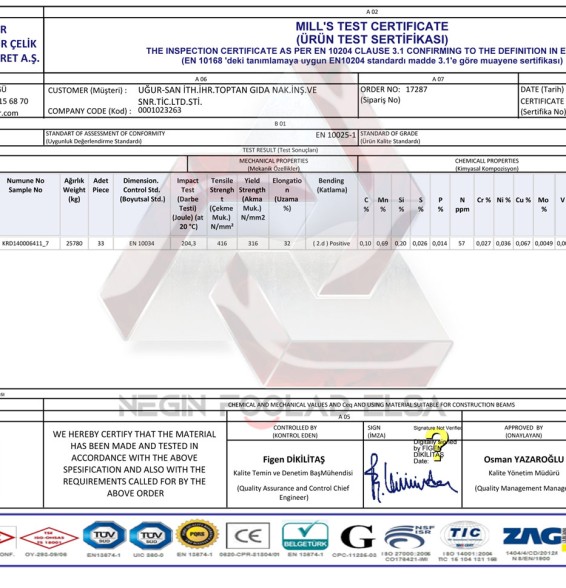

برگ آنالیز تیرآهن ترک

قبلی

1از10

بعدی

علامت اختصاری تیرآهن های تولید شده در ایران

در پروژه های ساختمانی خصوصا اسکلت فلزی تیرآهن رکن اساسی دارد. این مقطع فولادی بخش عمده ای از هزینه ساخت بنا را به خود اختصاص می دهد. خرید آن مستلزم داشتن دانش اولیه و ارتباط با فروشنده معتبر می باشد. مهدنس ساخت با توجه به مساحت و وضعیت سازه تعداد ستون و خرپا ها را در نظر گرفته و در فهرست خرید اعلام می کند.

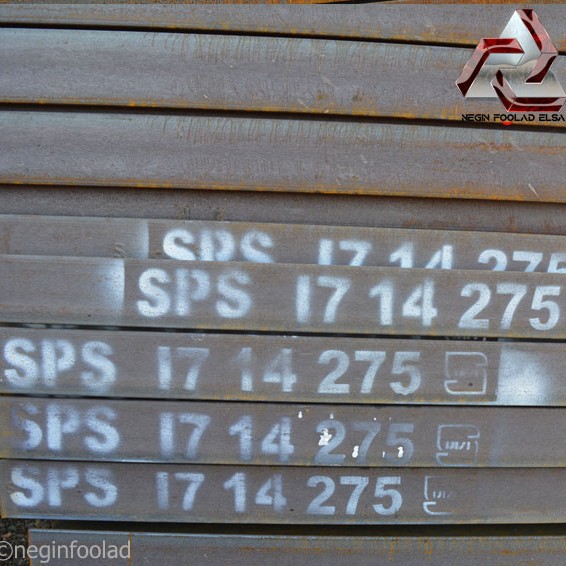

علامت اختصاری تیرآهن های تولید شده

کارنجات تولید و نورد برای شناسایی محصولات خود معمولا از حک علایم و درج کدهایی روی پروفیل استفاده می کنند. بخشی از علایم اختصار نام شرکت تولید کننده است و برخی دیگر با استفاده از کد و اعداد، روش تولید و یا نوع محصول را تفکیک می کنند. توجه به این علامت ها در هنگام خرید ضروریست.

قبلی

1از5

بعدی

علت درج علامت اختصاری تیرآهن

هر بندل تیرآهن دارای اتکت و پلاک معرفی است که تاریخ عرضه، تعداد شاخه در بندل، وزن و سریال ذوب و تولید روی آن درج گردیده است. در زمان حمل و انبارداری امکان کنده شده این پلاک ها وجود دارد، در ثانی ساخت کپی از این پلاک ها امری آسوده است. طبق استاندارد ملی ایران (ISIRI) بیان شده است که نشانه گذاری روی تیرآهن از نمره 8 تا 30 بایستی بر بروی پلاک بسته بندی و از نمره بالاتر از 30 بر روی هر شاخه درج گردد. هرچند امروزه کارخانجات برای جلوگیری از سو استفاده های احتمالی و جلوگیری از جعل نام تجاری و محصول، در هنگام ذوب و نورد، در هر سایزی، علائمی اخصاری در بدنه پروفیل حک می کنند که معرف کارخانه تولید کننده باشد.

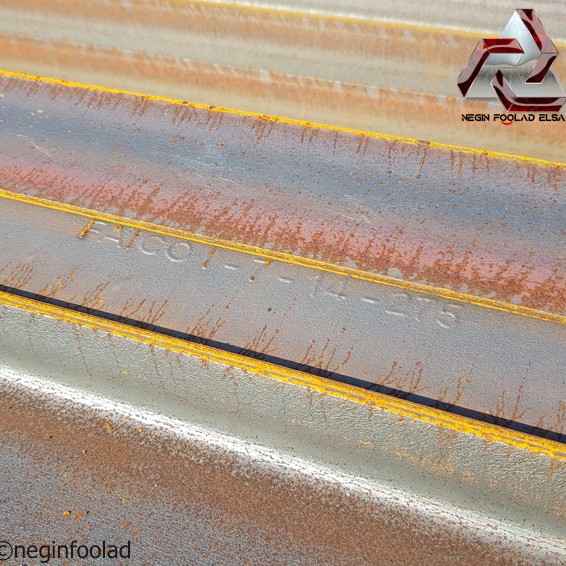

تیرآهن فولاد البرز ایرانیان (فایکو)

وزن استاندارد تیرآهن

کلیه مقاطع فولادی از حیث وزن در کتابی به تام جدول اشتال فهرست بندی شده اند. این کتاب در برگیرنده وزن، ضخامت، مساحت سطح مقطع و سایر مشخصات انواع مقاطع فولادی است. در این مجموعه، مهم‌ترین پروفیل‌ها، مواد اولیه، نوع اتصال و مقررات ساخت و سازهای فولادی گردآوری شده‌ است. تیرآهن نیز با توجه به استاندارد و سایز، وزن بندی شده است. برای مثال هر شاخه تیرآهن 14 دارای وزن 154.8 و تیرآهن 18 نیز در این کتاب با وزن 225.6 استاندارد بندی شده است.

تولید کنندگان مطرح تیرآهن

تعداد تولید کنندگان این محصول در ایران به اندازه های انگشتان دست است اما همین کارخانه ها محصولات با کیفتی تولید و حتی به مرحله صادرات رسانده اند.

– ذوب آهن

ذوب آهن اصفهان را شاید بتوان از زمره تولید کنندگان برتر تیرآهن و مقاطع فولادی در آسیا نامید. این کارخانه قدمتی بالای 60 سال دارد و در آن 16 هزار نفر مشغول به کار هستند. محصولات این شرکت دارای استاندارد های کاملی هستند.

– فولاد احرامیان

فولاد یزد با 35 سال قدمت محصلات متنوعی در سیبد تولیدات خود گنجانده است. این شرکت محصولات خود را ‬در‭ ‬اقتصادی‭ ‬کردن قیمت و هزینه ها بنا نهاده است.

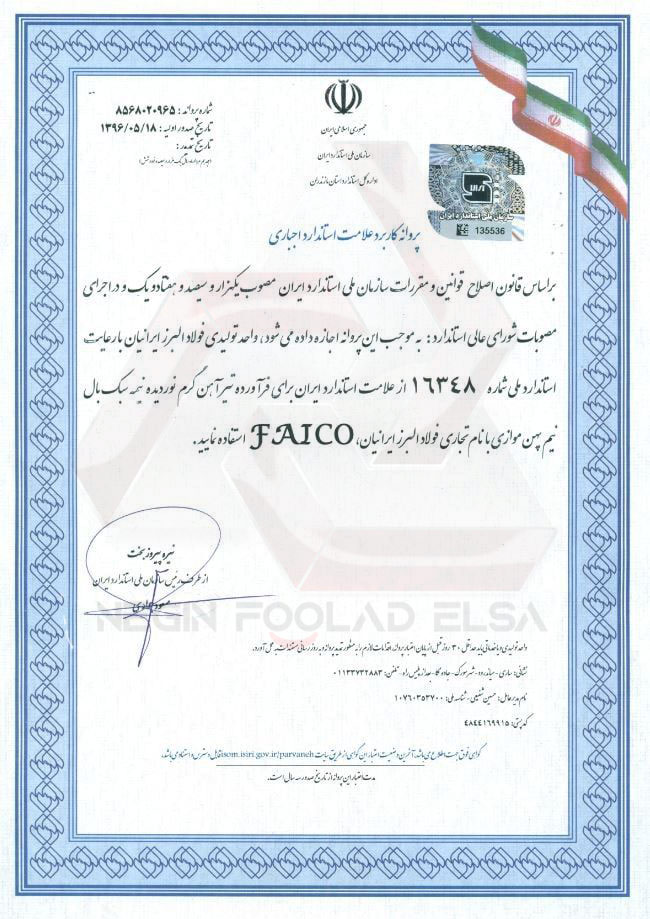

– فولاد البرز ایرانیان

مجتمع فولاد البرز ایرانیان در استان مازندران و کیلومتر ۱۵ جاده ساری به مشهد واقع شده است . این کارخانه برای تولید گواهی نامه های مختلفی را دریافت کرده است. محصولات کازخانه فایکو از درجه کیفی مطلوبی برخورداز است.

پروفیل صنعت ماهان

کارخانه ماهان در سال 1389 در شهر سمنان راه اندازی گردید. تیرآهن ۱۴ و ۱۶ این شرکت به دلیل وزن مناسب از فروش ویژه ای برخوردار است.

استاندارد ملی ایران در تولید تیرآهن

خوشبختانه پروفیل تیرآهن در ایران استاندارد سازی شده است. کارخانجات با رجوع به این استاندارد ملی شمش ریزی و نوردکاری می کنند. برای مثال تیرآهن هاش سنگین یا بال پهن موازی سنگین شامل استاندارد ISIRI13779 به سال 1390 است. طبق استاندارد ملی ایران میبایست هر بندیل تیرآهن حداقل دو پلاک معرفی محصول باشد. این پلاک باید دربرگیرنده شمار بسته، نشانه شناسایی، وزن بسته، شماره ذوب، نام تجاری، و درج نماد استاندارد ملی ایران باشد.

طبق استاندارد ISIRI باید برای هر محموله تیرآهن عرضه شده در بازار گواهی فنی صادر گردد. این برگ شامل 10 مورد زیر است:

1. تاریخ صدور
2. شماره گواهی نامه
3. شناسایی تیرآهن
4. شماره بسته
5. شماره ذوب/بهر
6. درصد عناصر متشکله
7. مشخصات مکانیکی
8. طول شاخه
9. تعداد بسته
10. وزن بست ها و محموله

اسکلت بتنی بهتر است یا فولادی

امروز که در حال نوشتن این مقاله هستیم، سه هفته از حادثه تلخ متروپل اهواز رخ داده است می گذرد . فروریختن ساختمان متروپل در ظهر روز دوشنبه ۲ خرداد ۱۴۰۱ در خیابان امیرکبیر (امیری) واقع در مرکز آبادان رخ داد. در پی وقوع این حادثه، بخشی از برج شماره ۲ متروپل فروریخت. این ساختمان بخشی از پروژه برجهای دوقلوی متروپل یک هلدینگ ساخت و ساز بودند. متاسفانه این حادثه دارای کشته ها و مفقودین بسیاری بوده است. علت این رخداد به گفته صادق خلیلیان استاندار خوزستان، سازه ساختمان متروپل بسیار سنگین بوده و این ساختمان در شش طبقه طراحی شده بود اما بعد سه طبقه و بعد از آن مجدداً دو طبقه دیگر به آن اضافه شد. این ریزش بر اثر شکست سازه ها که دارای نقض ضوابط فنی و استانداردهای بوده به وجود آمد.

ساختمان مترو پل

اسکلت بندی ساختمان

همانگونه که اسکلت هر انسانی عنوان نگهدارنده بدن و ایستایی آن در برابر نیروی گرانش و سرعت بخشیدن به حرکت بدن محسوب می شود اسکلت هر ساختمان نیز بطن و پایه آن محسوب می شود که از طریق آن ساختمان بر نیروهای گرانشی، باد، زلزله و … غلبه و پابرجا می ماند. گاهی اوقات ما به جای توجه بیشتر و دقیق تر به استفاده از مصالح ، تیرآهن ، میلگرد ، نبشی و … با کیفیت و مرغوب ، به ظاهر و تجملات ظاهری آن می پردازیم . نبایستی فراموش کنیم که برای خرید ساختمان درگیر ظاهر و زرق و برق آن نشویم و بیشتر به استحکام ، اسکلت بندی ، کیفیت ساخت آن توجه نماییم .
در این نوشتار به بررسی و مقایسه اسکلت فلزی و بتنی می پردازیم، تا شما بتوانید دقیق تر و آگاهانه تر برای انتخاب محل زندگی ، کار خود تصمیم گیری نمایید . و یا چنانچه سازنده ساختمان هستید ، تصمیم دقیقتری برای انتخاب اسکلت بنای خود داشته باشید .

انواع اسکلت بندی ساختمان

• فلزی
• بتنی
• چوبی

هر کدام از این متریال دارای معایب و مزایایی هستند که ما به بررسی اسکلت فلزی و اسکلت بتنی در این نوشتار می پردازیم.

اسکلت فلزی

با پیشرفت تکنولوژی و پیشرفت در تولیدات مقاطع فولادی ، روز به روز به کاربرد فلزات در زندگی ما افزوده شد ، و در واقع فلزات بخش جدایی ناپذیر در تمامی عرصه ها ، صنایع نظامی ، صنایع پزشکی ،و … می باشد .
در سازه هایی که مقاومت بالا نیاز است از اسکلت فلزی استفاده می شود. برای اتصال اسکلت فلزی اغلب از جوش استفاده می شود و در بعضی سازه های نیز با اتصالات فلزات را به یکدیگر متصل می کنند. تیرآهن، نبشی، ناودانی، میلگرد از مهمترین مقاطع فولادی هستند که در ساختمان سازی بسیار استفاده می شود.

مزایای اسکلت فلزی

• شکل پذیری راحت و آسان
• مقاومت بسیار بالا
• تقویت راحت و آسان اسکلت
• نصب سریع
• وزن سبک
• مقاومت در برابر انفجار
• راحتی در ساخت
• صرفه جویی در زمان
• میران کم بودن پرتی مطالح
• فضای اشغالی کم

اسکلت فلزی

معایب اسکلت فلزی

• زنگ زدگی و مقاومت نداشتن در برابر آب و رطوبت
• ضعف در دمای بالا
• به علت عدم رعایت دقیق اصول استاندارد ، ضعف در جوش و اتصال می تواند از خطرات جدی در این نوع اسکلت باشد
• کمانش بالا اسکلت

اسکلت بتنی

در اسکلت بتنی ، تیرها ، ستون ها ، توسط بتن پوشیده می شوند ، بتن به تنهایی می تواند فشار زیادی را تحمل نماید ولی در مقابل نیروی کششی ، خاصیت ترد دارد . برای از بین بردن این خصوصیت بتن ، آرماتور در ساختمان بکار برده میشود .
اجزای اسکلت بتنی معمولا به صورت در جا در محل ساخته می شوند. میلگرد ها یا همان آرماتور ها با اشکال مورد نیاز قرار می گیرند. دور آن ها قالب بندی می شود و بتن ریزی انجام می گیرد. بعد از گذشت زمان لازم برای گیرایی بتن ، قالب ها باز می شوند و تیر یا ستون مورد نظر شکل گرفته است.

مزایای اسکلت بتنی

• هزینه پایین
• مقاومت بالاتر در شرایط سخت
• شکل پذیری بسیار راحت و آسان
• طول عمر بالا
• زمان کم برا پیاده و اجرا سازی
• پرداخت هزینه ها بصورت مرحله به مرحله
• تخصص کمتر در اجرا و پیاده سازی
• کمانش کم اسکلت
• هزینه پایین نگهداری

معایب اسکلت بتنی

• وزن بالای سازه بتنی
• هر رفت بیشتر مصالح
• ارز کم در زمان تخریب بنا
• برای ساخت نیاز به اجرای سقف کاذب
• تحمل کششی کم

مقایسه اسکلت فلزی و بتنی

یکی از تفاوت های میان اسکلت بتنی و فلزی در هزینه ساخت است. سازه با اسکلت بتنی عموما ارزان تر از ساختمان با اسکلت فلزی است. این اختلاف قیمت مقداری در حدود 20 تا 30 درصد قیمت تمام شده ساختمان می باشد.

از تفاوت های اساسی بین اسکلت بتن و فلز سرع پیش بردن کار است. در اسکلت فلزی به دلیل پیش ساخته بودن و نصب و اتصالات فوری روال انجام کار سریعتر است. در سازه های بتنی خشک شدن عملیات بتن ریزی و ورود به مرحله بعدی کار را زمان بر می کند.

در حریق اسکلت های بتنی عملکرد به مراتب بهتری دارند. چرا که آهن در شرایط دمایی بالا دچار کاهش استحکام می شود.

مقاومت کششی نهایی نیز از فاکتورهای مهم در یک سازه است. این مقاومت در سازه بتنی در برابر اسکلت فلزی کمتر است.

در بالا مزایا و معایب اسکلت بتنی و فلزی را بطور کامل شرح دادیم. با در نظر گرفتن شرایط اقتصادی ، محیطی ،عوامل فنی ، تیم اجرا ، محل اجرای پروژه ، آینده نگری و… افراد می توانند نسبت به کارگیری هر کدام از این دو اقدام نمایند.

تیرآهن بال شیبدار INP

تعریف تیرآهن

تیرآهن پروفیلی فولادی است که از سمت مقطع به شکل حرف H انگلیسی می ماند. این محصول معمولا از جنس فولاد St37 و St44 و St52 تولید می شود. طول آن 12 متر است که در برخی موارد به صورت 6 متری نیز تولید می شود. البته سفارش برشکاری تیرآهن به طول مورد نیاز هم امکان دارد که اصطلاحا به آن تیرآهن نرمال یا برش خورده گفته می شود. این پروفیل به منظور ساخت استراکچر ساختمان، سوله های صنعتی، پل سازی، ساخت ادوات و ماشین آلات نظامی استفاده می شود. استحکام بالا و قابلیت اتصال به کمک جوش و پیچ و مهره ویژگی این مقطع فولادی است.

انواع تیرآهن

از حیث شکل مقطع تیرآهن به سه مدل IPE ، IPB و INP تقسیم می گردد.

– تیرآهن IPE

IPE به تیرآهن بال نیم پهن یا تیرآهن ساختمانی گفته می شود. سایز های رایج این مدل از 12 تا 30 است. بیشترین استفاده IPE در ساختمان سازی است.

– تیراهن IPB

IPB یا تیرآهن بال پهن موازی و یا هاش عمدتا برای ساخت سازه های مرتفع و یا پل سازی استفاده می شود. هاش به دو صورت سبک و سنگین تا سایز 100 تولید می شود.

– تیرآهن INP

INP نیز همانند IPE از سایز 12 تا 60 تولید می شود و جزو تیرآهن های ساختمانی است. بال این محصول از مقطع به صورت مخروطی شکل است.

شکل ظاهری تیرآهن INP

تیر INP از جهت ظاهر به دو صورت تولید می شود. در نوع اول دارای لبه های موازی با سطح پهن است و در نوع دوم دارای بال های شیب دار است که سطح داخلی ضخیم تری در مقایسه با سطح بیرونی است، همچنین شیب در بال ها یکسان نیست، یعنی هر قدر از جان تیر فاصله میگیریم ضخامت بال ها کاهش پیدا می کند.

شماتیک تیرآهن بال شیبدار INP

تولید تیرآهن INP

تیرآهن بال شیبدار INP به روش نورد گرم (Hot Rolling) که یکی از روش های متداول شکل دهی فلزات است تولید می شود؛ در این روش ابتدا شمش بلوم (Bloom) فولادی با مقطع و طول مشخص به درون كوره های نورد ریخته شده و پس از رسيدن به درجه حرارت مورد نظر و عبور اولیه از مجموعه غلتک ها مقطع آن کاهش و طول آن افزایش پیدا می کند. در انتها با عبور از غلطک های نهایی به شکل و ابعاد مورد نظر می رسد.

در ایران شرکت ذوب اهن اصفهان اقدام به تولید این نوع از پروفیل می کند که در بازار موجود است. تولید INP در این شرکت مطابق با استاندارد ملی ایران به شماره ۳۲۷۷ و مطابق با استانداردهای DIN۱۰۲۵-۱ درمشخصات ابعادی، جرم و مقادیر ایستایی ، EN۱۰۰۲۴ در رواداری ها ، EN۱۰۰۲۵-۲ است.

مشخصات تیرآهن بال شیبدار ذوب آهن
